諧波治理時濾波電抗器和有源濾波器的區別

來源：庫克庫伯發布日期：2022-02-28 16:50:57【大中小】

在電力系統中，整流設備、電焊弧、變頻器、UPS電源等大量非線性負載的應用，導致電力系統中出現嚴重的諧波污染，影響電力系統的正常運行。為了確保電力系統的正常運行，企業紛紛使用諧波治理裝置治理諧波。那么在進行諧波治理時，濾波電抗器和有源濾波器之間有何區別呢？

1、濾波電抗器

在電力系統中，可以在電力電容器前端串聯濾波電抗器，組成LC無源濾波回路。通過選擇不同電抗率的濾波電抗器，可以濾除電網中不同次數的諧波。而且電力電容器串聯濾波電抗器，其優勢在于既可以實現無功補償，又可以實現諧波治理；但是其濾波效果相對較差，且需要電容、電抗相匹配。

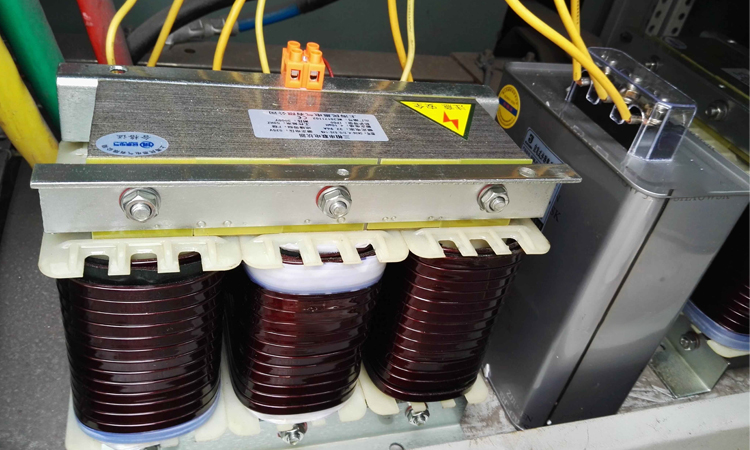

濾波電抗器

2、有源濾波器

和濾波電抗器不同，有源濾波器屬于電力電子裝置。它是由指令電流運算電路和補償電流發生電路兩個主要部分組成。它可以檢測并分析電網中的諧波電流，發出一個與諧波電流幅值相等、極性相反的補償電流注入電網，從而使兩者相互抵消。

有源濾波器的優勢在于可以動態濾除各次諧波，且不會產生諧振。但是其缺點在于造價相對更高，且使用限制比較大，不適用于所有企業。

濾波電抗器和有源濾波器，都是企業常用的諧波治理裝置，企業可以根據情況合理選擇。如果企業對電能質量要求高的話，可以選用有源濾波器進行治理。
