大多數企業的低壓系統，是采用380V的三相電供電。但是安裝低壓電力電容器進行無功補償時電力電容器廠家告訴我們，需要使用額定電壓為480V的電容器。這究竟是怎么一回事呢？為什么電容器的額定電壓比運行電壓高？

1、僅考慮線電壓

一般情況下，380V系統中線電壓在400V左右。除此之外，我們還要考慮負荷為峰值時，系統電壓會下降；而負荷在低谷時，系統電壓會有所上升。這樣企業可以選擇額定電壓等級為440V的低壓電力電容器進行無功補償。

2、考慮諧波的影響

諧波，會對電容器的運行產生影響。為了降低諧波對低壓電力電容器影響，企業一般會安裝濾波電抗器進行諧波治理。

根據濾波電抗器電抗率的不同，電容器應選擇不同等級的額定電壓：串聯7%電抗率的電抗器時，電容器端電壓會達到443V。考慮1.1倍過電壓和安全裕量的問題，一般建議選擇480V的電容器；串聯14%電抗率的電抗器時，一般建議選擇525V的電容器。

3、輸出容量的計算

綜合種種因素之后，低壓電力電容器的額定電壓都會高于電網運行電壓。但是電容器的輸出容量，是其運行電壓下的輸出容量。企業應該購買足量的電容器，避免出現欠補償故障。

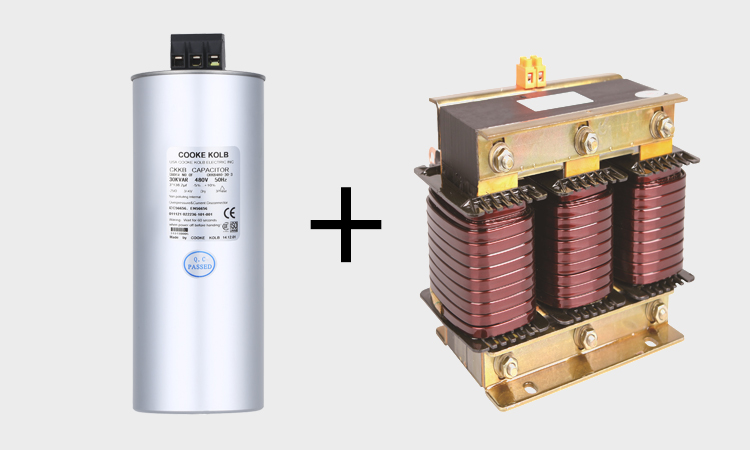

低壓電力電容器額定電壓等級為480V，是因?yàn)楣╇娤到y(tǒng)中安裝了7%電抗率的電抗器。因?yàn)槠髽I(yè)電網中的諧波以5次、7次為主，所以需要串聯7%電抗率的電抗器進行濾波。
