無功補償是提升電能質量、降低損耗的重要手段。隨著電力需求的快速增長和電力設備的日益復雜，有效的無功補償方案越來越受到重視。下面我們將對無功補償裝置常用的五種方案進行詳細分析，為電力系統的設計和優化提供參考。

1.靜態無功補償方案

該方式由控制器根據電網的功率因數(也可以根據電網無功功率)來控制投入或切除電容器，以達到合理的功率因數。該種方式制作簡單，價格較低，應用較廣泛。

2.純電容補償方案

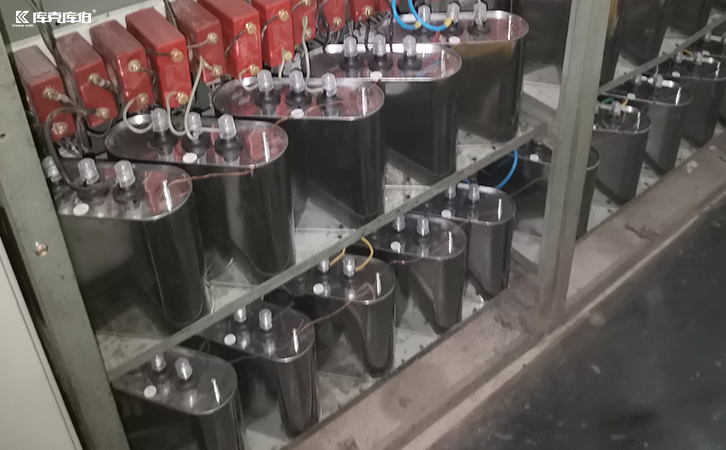

純電容補償?shù)膬?yōu)點是成本低，易于安裝使用，但是需要根據系統可能存在諧波等電能質量問題，根據不同用戶的供電情況、負荷情況、電壓等級等條件，進行設計。適用于在系統諧波畸變很小的場合，如小區等。

3.動態無功補償方案

動態無功補償是采用晶閘管作為開關，投切電力電容器組、實現無功補償?shù)难b置。該方式克服了用接觸器投切電容器所存在的問題，通過晶閘管過零投切，避免了電容器投入時的“浪涌電流”的產生，無機械動作，補償快速，特別適用于投切頻繁的場所。

4.濾波無功補償方案

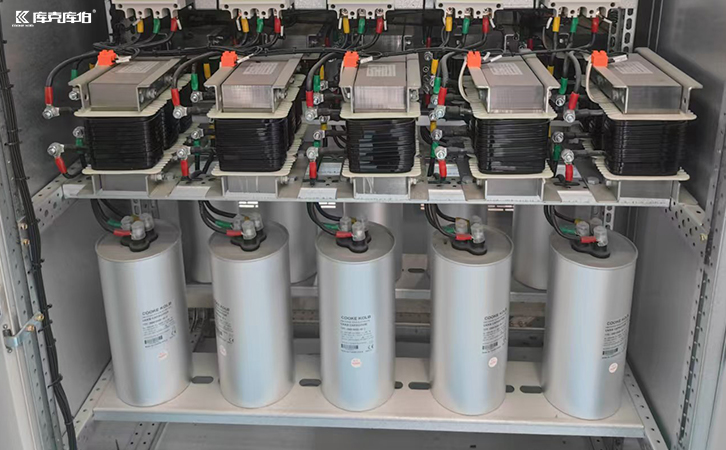

電力電容器串聯濾波電抗器是提高功率因數相對廣泛的一種方式，當用戶系統負荷為連續性生產，負載變化率不高時，一般建議采用無功補償套件(電力電容器、濾波電抗器)的固定補償方式。

5.諧波治理及無功補償方案

諧波治理及無功補償方案主要用于低壓無功補償，給電網系統提供無功補償，提高功率因數，降低線路及變壓器損耗、起到電壓支持的作用。

無功補償裝置在電力系統中扮演著越來越重要的角色，不同的補償方案各具特點，適用于不同的場合和需求。通過對各種方案的綜合分析，用戶可以根據自己的實際情況，選擇最合適的無功補償裝置。
