今天和庫克庫伯一起來了解一下svg和svc的區別在哪，靜止無功進行補償標準裝置（SVC：Static Var Compensator）是由TCR （Thyristor Controlled Reactor） 和 FC（Fixed Capacitor）組成的，即晶閘管輸出控制電抗器+固定電容器組（通常我們需要串聯形成一定時間比例的電抗器），靜止無功補償工作裝置的重要性是它能夠可以通過市場調節TCR中晶閘管的觸發延遲角來連續不斷調節生態補償技術裝置的無功計算功率；SVC這種補償形式也是目前主要在中高壓配電管理系統中應用，對于負載容量大、沖擊性負荷、諧波分析問題產生嚴重、負載發生變化率高的場合十分的適用，例如大型的鋼廠、橡膠廠、有色冶金廠、金屬產品加工等。

SVG（靜態變量發生器）是一種固定無功發電機，使用PWM脈寬調制控制技術產生無功功率或敏感無功功率。由于SVG不使用許多電容器，而是使用橋式轉換器電路多級技術或PWM技術進行處理，所以在使用時不需要計算系統中的阻抗。同時，與SVC相比，SVG具有體積小、無功功率連續動態平滑速度快、雙向補償?shù)葍?yōu)點

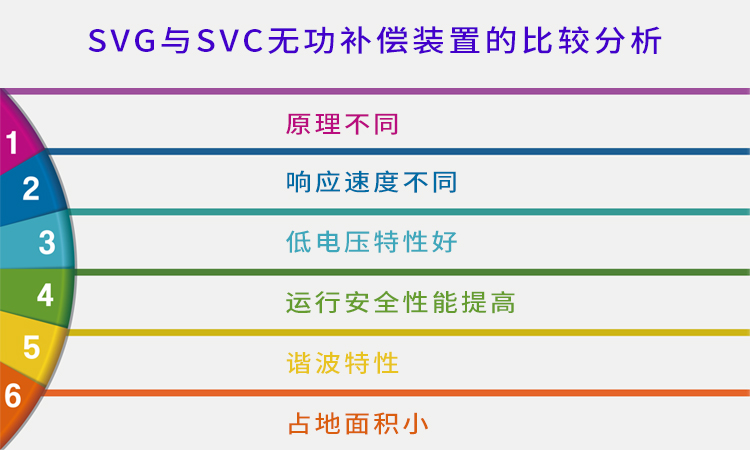

SVG與SVC無功補償裝置的比較分析

1、原理不同

靜止無功補償器可以看作是一種動態無功電源。根據電網接入的要求，既能向電網提供容性無功功率，又能吸收電網過剩的感性無功功率。電容器組通常作為濾波器組接入電網，為電網提供無功功率，當電網不需要太多無功功率時，多余的電容無功功率被并聯電抗器吸收。反應器的電流由可控硅閥控制。通過調節晶閘管的觸發相角，可以改變流過電抗器的有效電流值，從而使 svc 在規定范圍內穩定接入點的電壓，起到無功補償?shù)淖饔谩?/span>

  SVG以大功率電壓源逆變器為核心，通過調節逆變器輸出電壓的幅值和相位或直接控制交流側電流的幅值和相位，快速吸收或放出所需的無功功率，實現快速動態調節無功功率的目的。

2、響應速度不同

一般SVC的響應發展速度是20—40ms；而SVG的響應中國速度要求不大于5ms，能更好的抑制工作電壓進行波動和閃變，在相同的補償系統容量下，SVG對電壓變化波動和閃變的補償教育效果好。

3、低電壓特性好

SVG具有電流源的特性，輸出容量受母線電壓的影響很小。這一優勢使得SVG在電壓控制方面具有很大的優勢。系統電壓越降低，無功電流和系統電壓的輸出值越低；當系統電壓降低時，輸出值額定無功電流越小，過載能力越強。因此，SVG的無功補償容量與系統電壓無關，而SVC的無功補償容量隨系統電壓的降低呈線性減小。

4、運行安全性能提高

SVC采用晶閘管調節電抗加多組電容器作為無功補償?shù)闹饕侄?，容易引起諧振放大，導致安全事故，當系統電壓波動較大時，補償效果會受到很大影響。 操作損耗高，SVG匹配電容器不需要設置濾波器組，不存在諧振放大現象，SVG是有源補償器件，是由IGBT構成的電流源器件，可以關斷，避免諧振現象，大大提高了操作安全性能。

5、諧波特性

Svc 采用晶閘管可控電抗器的等效基波阻抗，不僅受到系統諧波的影響，而且產生大量的諧波，svg 采用三電平單相橋技術，單相輸出5電平電壓波形，采用載波相移脈沖調制方式，不僅對系統諧波影響小，而且能抑制系統諧波。與靜止無功補償器相比，靜止無功補償器通過多級、多級或脈寬調節，可以大大減少補償電流中的諧波含量。

6、占地面積小

在相同的補償容量下，SVG的占地面積比SVC減少了u002F2到u002F3。由于SVG比SVC使用更少的電抗器和電容器，因此大大減小了裝置的體積和占地面積?？紤]到它們之間的安裝間隔，SVC中的電抗器不僅具有大的體積，而且占據大的面積。

從以上來看，SVG無功補償裝置設計具有積極響應速度快、諧波含量少、無功調節能力強等優點，可以得到大大提高改善電網的電能產品質量，目前已成為無功補償信息技術的發展研究方向，那么svg能否取代svc呢？讓我們拭目以待。
