早些年工業企業為了節能，大量使用變頻電源和直流電源，導致國內工業企業的諧波污染十分嚴重。由于諧波的危害較大，必須要使用相關的諧波治理裝置進行濾波，才能保護電力系統及用電設備的安全，那么現在市面上常見的諧波治理裝置有哪些呢？下面庫克庫伯就帶大家一起了解一下吧。

無源濾波裝置

無源濾波裝置主要是將電力電容器和電抗器串聯起來，組成LC串聯回路，并聯在企業電力系統中，使系統中的某次諧波流經LC串聯回路中，LC回路的諧振頻率設定在需要濾除的諧波頻率上，達到濾除該次諧波的目的。

LC串聯回路在濾波的同時，可以進行無功功率補償。這種方式結構簡單、成本低廉；雖然它的濾波效果不太好，但是能夠達到國家對諧波的限制和電力部分對無功的要求，是企業采用最多的無功補償和諧波治理裝置。

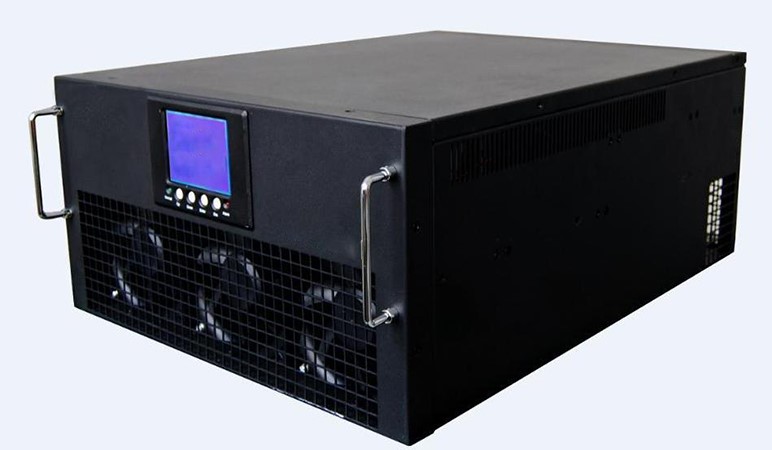

有源濾波裝置

有源電力濾波器是由電力電子元件組成電路，產生一個大小相等、方向相反的諧波電流，抵消電力系統中的諧波電流，來達到諧波治理的目的。

有源電力濾波器濾波效果非常好，在其規定的范圍內可以濾除所有諧波。因?yàn)橛性措娏V波器的成本極高且結構較為復雜，所以在普通企業中很少見到這類的諧波治理裝置。有源電力濾波器在精密儀器這種對電能質量要求嚴格的企業中，應用比較廣泛。

兩種諧波治理裝置的優缺點不同，適用的企業也不同。但無論選擇哪種諧波治理裝置，都是為了保證企業電網的安全運行。
