濾波電抗器選7%電抗率？或14%電抗率？

來源：庫克庫伯發布日期：2021-07-19 17:05:18【大中小】

隨著工業自動化程度的提高，電網諧波污染也越來越嚴重。不少企業開始串聯濾波電抗器抑制高次諧波，保障電力電容器穩定運行。但是電抗器的規格比較多，例如7%電抗率的電抗器、14%電抗率的電抗器，企業應該如何選擇呢？

1、諧波次數和電抗率

在電力電容器前串聯電抗器，可以起到抑制高次諧波、限制合閘涌流的作用，以防止諧波對電容器的運行產生影響。通常情況下，7%電抗率的電抗器可以限制5次、7次諧波、14%電抗率的電抗率可以限制3次諧波。

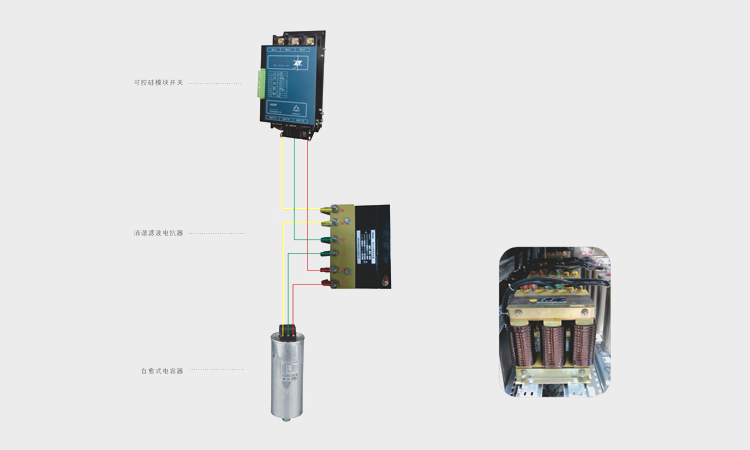

電容器串聯濾波電抗器

2、電抗率選用不當？

電力電容器串聯濾波電抗器，不能無視諧波次數任意選擇。如果電抗率選擇不當，電力電容器會對諧波起到放大作用；同時會引發諧振，使電容器損壞無法工作；甚至?xí)绊懜浇姎庠O(shè)備的安全。因此企業需要選擇對應的電抗率，對電網諧波進行抑制。

3、串聯電抗器后的電壓問題

串聯濾波電抗器，會導致電容器端子間電壓升高，這時電容器的額定電壓需要重新選擇。作為電力電容器廠家，庫克庫伯建議串聯7%電抗率的電抗器時，選擇額定電壓480V的電容器；串聯14%電抗率的電抗器時，選擇額定電壓525V的電容器。

當企業電網存在大量非線性負載設備時，一定要安裝濾波電抗器進行諧波治理。如果電網以3次諧波為主的話，選14%電抗率；如果以5次、7次諧波為主的話，選7%電抗率。
