簡單介紹無功補償裝置的發展與特點

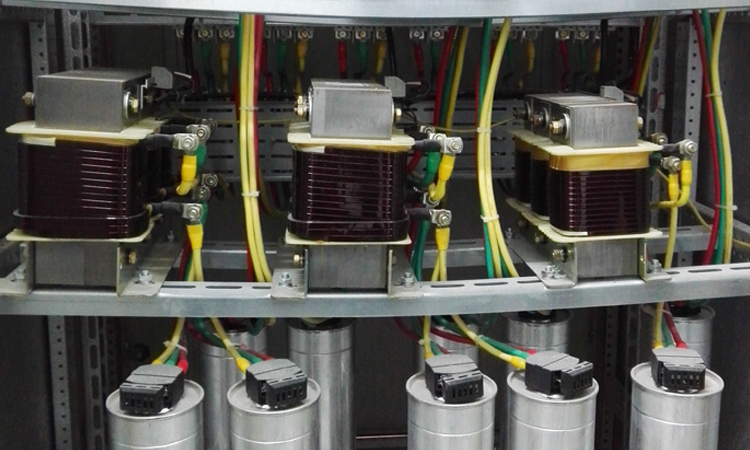

無功補償,是企業常用的節能減耗的技術。在企業供電系統中,安裝并聯電容器等無功補償裝置,可以降低設備損耗、提高功率因數、改善電能質量。小庫將會在接下來的文章中,詳細介紹無功補償裝置的發展與其特點,希望能幫到大家。
1、無功補償裝置的發展歷程
從上世紀開始,無功補償技術就在不斷發展。無功補償裝置也經歷了同步調相機-開關投切并聯電容器-SVC靜止無功補償器-SVG靜止無功發生器等四大階段。
2、各階段無功補償裝置的特點
①同步調相機:它可以根據系統的需要,在電網電壓下降時增加無功輸出;在電網電壓上升時吸收無功功率。因為其運行維護復雜、功率損耗大、運行噪聲高、投資成本高等缺點,逐漸被淘汰。
②開關投切并聯電容器:它可以補償電力系統感性負荷的無功功率,從而提高功率因數、改善電壓質量。但是它屬于純電容補償,因此電網中存在諧波時需要搭配其它設備使用。
③SVC靜止無功補償器:它被廣泛應用于電力系統的負荷補償和輸電線路補償。根據其結構原理的不同,又分為SSR型自飽和電抗器、TCR型晶閘管相控電抗器、TSC型晶閘管投切電容器、TCT型高阻抗變壓器和AR型勵磁控制的電抗器等多種類型。
④SVG靜止無功發生器:它是一種先進的靜止無功補償裝置,其補償效果、補償精度、響應時間、使用壽命均有很好的的表現。但是因為其成本很高,企業的應用并不多。
目前企業電網中常用的無功補償裝置,是SVC的TSC型晶閘管投切電容器。當企業對電能質量要求極高時,也有部分企業使用SVG靜止無功發生器進行補償。
