眾所周知，當無功補償中，既有共補支路，又有分補支路的時候，我們就把這種補償方式稱為“混補”。所以混合補償設備“低壓無功補償控制器”（的配置需要根據系統負載特性、功率因數要求、諧波情況以及系統容量等多個因素進行合理設置。

以下是配置混補低壓無功補償控制器的一般步驟：

一、確定無功補償容量

1、計算負載無功需求：首先根據系統的有功功率和目標功率因數，計算所需的無功功率。公式為：

其中，P 為有功功率，Q 為所需無功補償容量。

2、混合補償：對于大多數非線性負載，需要結合電容器和電抗器進行補償，以抑制諧波并提供無功功率。通常，電容器用于提供無功功率，而電抗器用于濾除諧波。

二、確定控制器的工作模式

1、自動控制模式：多數低壓無功補償控制器支持自動模式，能夠根據系統實時的無功需求自動調節投切電容器和電抗器的數量?？刂破鲬?yīng)設置為自動模式以實現動態補償。

2、定時控制模式：如果負載是固定的，可以考慮定時控制，按固定時間間隔切換補償裝置。

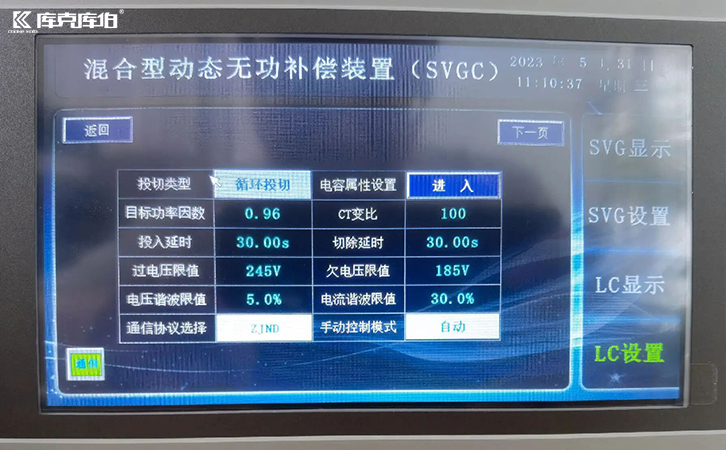

三、設置控制器參數

1、目標功率因數：根據電網要求和系統運行條件，設置目標功率因數。常見的目標值在 0.95-0.98 之間。

2、響應速度：根據負載變化的速度，設置補償控制器的響應時間（通常為秒級）。對于變化較快的負載，響應時間應適當縮短。

四、投切方式設置

1、動態投切：如果負載波動較大，建議使用晶閘管開關（TSC）或可控硅開關進行無觸點投切，這樣能有效避免投切時的沖擊電流和電壓波動。

2、靜態投切：對于波動較小的負載，可以采用接觸器進行靜態投切，成本較低，但對瞬時投切的要求不高。

由此可見，無功補償混補時配置低壓無功補償控制器時，關鍵在于根據系統的實際情況，確定合理的無功補償容量，選擇適當?shù)耐肚蟹绞?，并設置保護功能，確保系統安全、穩定、高效運行。如果系統諧波含量較高，還應重點考慮濾波方案和電抗器的搭配使用。
