供電系統中串聯電抗器的作用與選擇

來源：庫克庫伯發布日期：2021-09-02 16:28:10【大中小】

在企業供電系統中，非線性負載的應用較多，因此電網中存在諧波污染。為了保護電力電容器的安全運行，通常會將電容器串聯電抗器搭配使用。那么串聯電抗器的作用有哪些？企業如何選擇合適的電抗器呢？

一、串聯電抗器的作用

在供電系統中，串聯電抗器的作用為濾除高次諧波和限制合閘涌流。

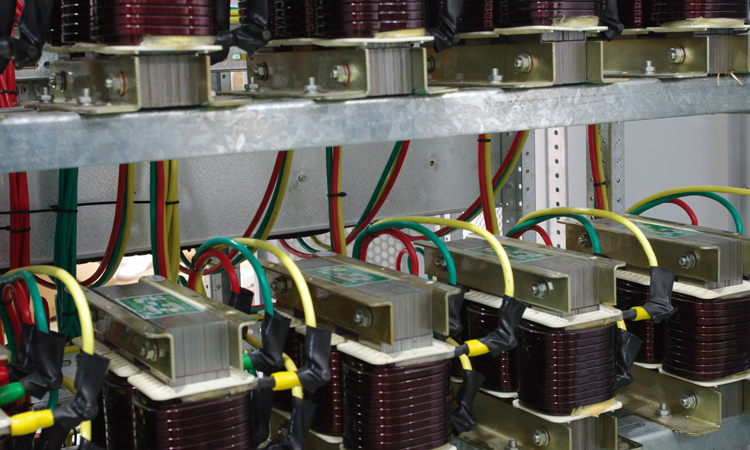

串聯電抗器

①濾除高次諧波，諧波是電網一大公害，必須進行治理；串聯電抗器可以濾除部分諧波，避免電網諧波放大和諧振發生。

②限制合閘涌流，正常情況下電容器的合閘涌流會達到電容器額定電壓的幾十倍，對電容器的影響非常大；串聯電抗器可以限制合閘涌流，保護電容器安全運行。

二、串聯電抗器的選擇

在供電系統中，串聯電抗器不能和電容器組隨意組合，也不能不考慮電網的諧波背景。不同次數的諧波，需要選用不同的電抗率。一般3次諧波選用14%電抗率：5次、7次諧波選用7%電抗率。

電容器串聯電抗器之后，需要重新考慮電容器的額定電壓。以400V系統為例，串聯7%電抗率的電抗器后，電容器額定電壓建議選擇480V；串聯14%電抗率的電抗器后，電容器額定電壓建議選擇525V。這樣可以確保電容器在額定電壓下運行，不會出現過電壓、過電流等故障。

在供電系統中，串聯電抗器的作用是濾除高次諧波和限制合閘涌流。但是選擇電抗器時，需要注意電抗率、電容器的額定電壓等參數的選擇。
