由于工業自動化程度越來越高，電力電子設備的廣泛應用，電網中諧波污染更加嚴重。為了降低諧波對電力補償器的影響，通常會串聯電抗器進行濾波。串聯電抗器之后，企業應該關注電力補償電容器和濾波電抗器的選型問題。

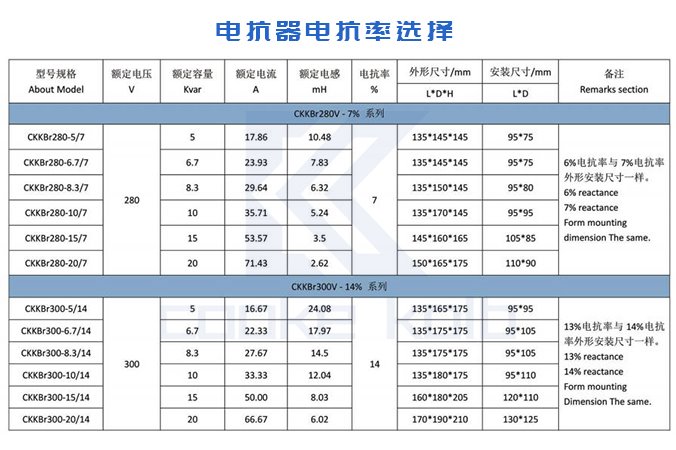

1、濾波電抗器電抗率的選擇

諧波的次數不同，需要采用不同電抗率的濾波電抗器。如果電網中的諧波以3次諧波為主的話，建議采用14%電抗率的濾波電抗器；如果電網中的諧波以5次、7次諧波為主的話，建議采用7%電抗率的濾波電抗器。

2、電容器額定電壓的選擇

串聯濾波電抗器以后，電容器兩端的電壓會有提升，因此需要重新選擇電力補償電容器的額定電壓。在400V供電系統中，如果串聯7%電抗率的濾波電抗器，電力補償電容器的額定電壓應提升為480V；如果串聯14%電抗率的濾波電抗器，電力補償電容器的額定電壓應提升為525V。

3、電容器容量和數量

額定電壓提升之后，電力補償電容器實際輸出的容量會降低，因此需要重新計算系統無功補償容量，避免欠補的情況發生。再根據新的補償容量，選擇電力補償電容器的額定容量和數量，保障無功補償裝置的安全運行。

諧波不僅會對電力補償電容器產生影響，還會對電網中其他用電設備造成影響，因此需要串聯電抗器進行諧波治理。但是串聯電抗器之后，一定要關注電抗器的電抗率、電容器的額定電壓和容量的選擇，確保補償裝置安全穩定運行。
