串聯7%的濾波電抗器后電力電容器怎么選

來源：庫克庫伯發布日期：2022-05-16 17:07:22【大中小】

濾波電抗器，是企業用來抑制高次諧波、限制合閘涌流的設備。一般情況下，當電網諧波以5次、7次為主時，會串聯7%電抗率的濾波電抗器。那么企業選用7%電抗率的濾波電抗器后，電力電容器應該怎么選呢？

1、電容器類型的選擇

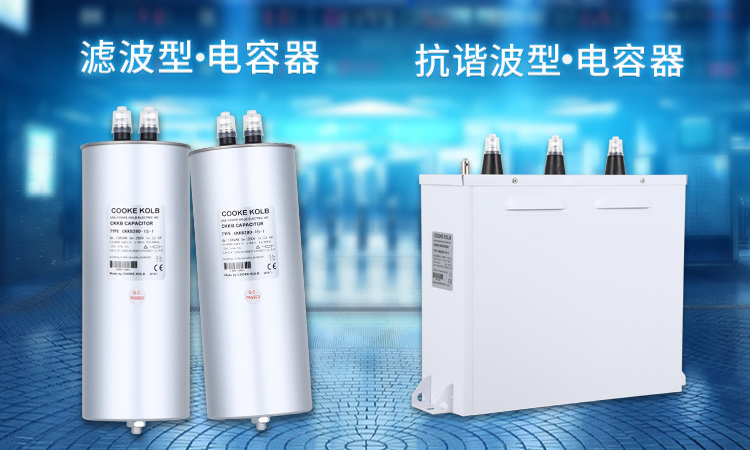

串聯7%電抗率的濾波電抗器，可以抑制電網中的部分諧波。當企業電網中存在諧波時，純電容補償方案已經不適用了。一般情況下，建議企業根據諧波電流畸變率（THDI）選擇濾波型電力電容器或者抗諧波型電力電容器。

2、額定電壓的選擇

串聯濾波電抗器后，電力電容器兩端的電壓會有所升高，因此企業需要重新選擇電力電容器的額定電壓等級。以380V系統為例：使用純電容補償方案時，一般選擇額定電壓440V的電力電容器；串聯7%電抗率的濾波電抗器后，一般選擇額定電壓480V的電力電容器；如果串聯14%電抗率的濾波電抗器，一般選擇額定電壓525V的電力電容器。

3、補償容量的選擇

電力電容器的額定容量，是指該電容器在額定電壓下的輸出容量。一般情況下，電網電壓比額定電壓低，電力電容器的實際輸出容量也會比額定容量低。串聯濾波電抗器后，電力電容器額定電壓等級升高，電力電容器實際輸出容量會降低，因此企業需要適當增加電力電容器的數量或容量。

非線性負荷的大量應用，給企業電網帶來了嚴重的諧波污染。串聯濾波電抗器，可以解決企業電網的諧波問題。但是串聯濾波電抗器后，電力電容器的參數也要重新選擇。
