安裝并聯電力電容器時用哪種連接方式

來源：庫克庫伯發布日期：2021-08-11 17:00:54【大中小】

在工廠配電室中的并聯電力電容器，其連接方式主要有三角形接線和星形接線。為了提高無功補償?shù)陌踩院头€(wěn)定性，企業應該選擇哪種方式進行連接呢？小庫將會在接下來的文章中詳細介紹。

1、三角形連接和星形接線

三角形接線，是將三相電源的三個線圈，以一個線圈的末端和相鄰一相線圈的始端按順序連接起來，形成一個三角形回路，再從三個連接點引出三根導線與負載相連。

星形接線，是把三相電源的三個線圈的末端（末端連接點為中性點，中性點引出的導線是中性線）連接在一起，從三個始端（始端引出的導線是相線）分別引出導線。在星形連接時，線電壓UL為相電壓的1.73倍。

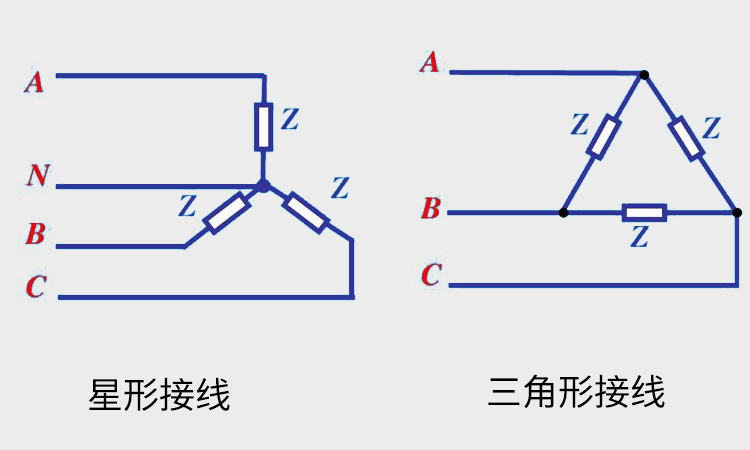

并聯電力電容器的三角形接線和星形接線

2、兩種接線方式的優勢或劣勢

并聯電力電容器采用星形接法的優點，是其故障電流小、安全性高；配置靈活；并且可以選擇多種保護方式。其缺點在于補償效果欠佳、安裝更復雜等。

并聯電力電容器采用三角形接線的優點，是電容器所受的為線電壓、補償效果優于星形接線；同時可以降低投入電容器組的涌流和減少操作過電壓；另外三角形接線的、具有簡單、成本低等優勢。其缺點在于任何一臺電容器因故障被電擊穿時，就會形成兩相短路，容易引發更大規模的故障。

為了無功補償?shù)陌踩院头€(wěn)定性考慮，企業選用并聯電力電容器進行無功補償時，推薦采用星形接線。
